振动筛网架是三次元振动筛不可缺少的部位组件，主要起固定筛网的作用，根据使用条件的不同及筛网丝径的差别，其相应的网架结构也不同，主要有：子母扣（也叫公母槽）网架（和中框焊接在一起）、子母网网架（和中框分开的）、粘网网架（和中框分开的）和简易网架（和中框分开的）等。其材质主要有不锈钢和普通碳钢。

旋振筛网架种类：

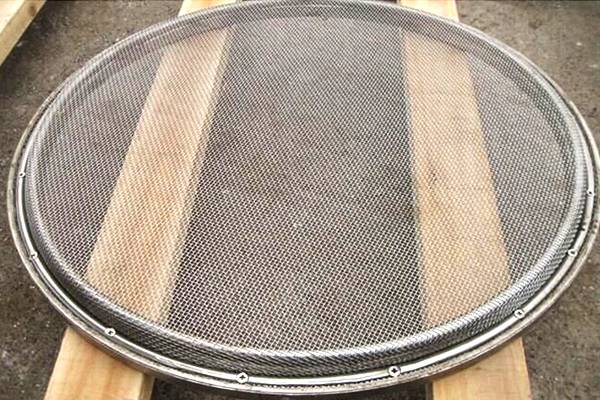

       1、冲压网架。叫单网双箍网架或者轻型网架结构，这种网架用两个环形圆箍固定拉紧筛网，这种网架的好处就是透网率比较高。适配：浆料过滤、液体除杂、涂料、泥浆过滤筛分

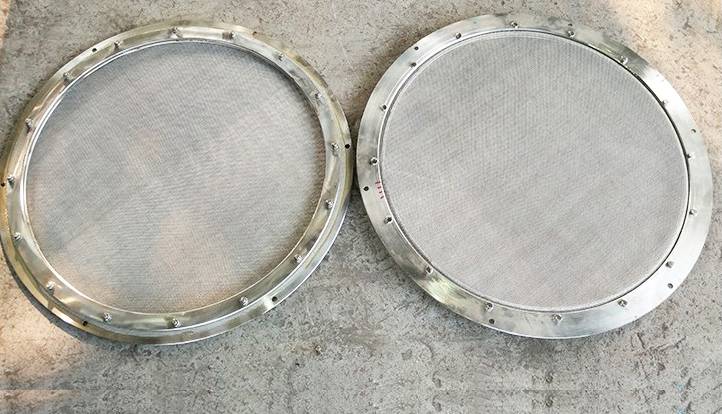

       2、子母扣网架又叫公母槽法兰网架，或者法兰压紧网架，就是两个法兰一个凹槽，一个凸槽，把凸槽法兰焊接在筛框内，以凹槽法兰为活动件，将筛网放置在两个法兰中间，用螺丝锁紧，筛面自然拉紧平展，一般12目-30目的筛网采用这种结构。适配：石英砂、颗粒原料筛分

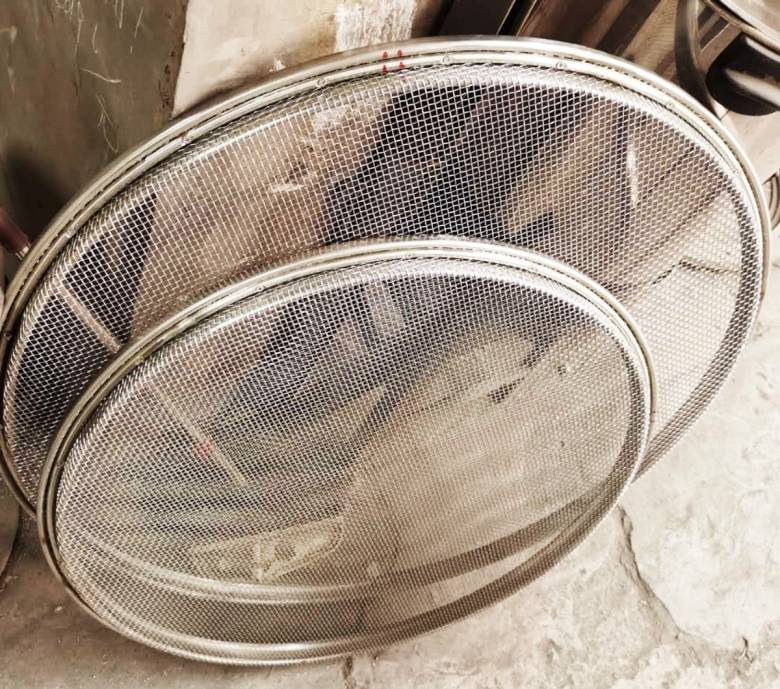

       3、Z型网架又叫子母网结构，（L‑型网架、双层支撑网架、U型网架）是旋振筛普遍使用的型号。先用压网工装把粗丝径的筛网固定在U型槽内，这层筛网称之为目网，再将工作网固定平铺在目网上边，用卡箍固定四周，这种网架结构的优势就是更换工作网比较快，工作网下的目网起骨架作用，支撑工作筛网，保证筛面的平整度，防止物料冲击压塌工作网，同时又防止筛板上的弹跳球撞击工作网，把工作网撞破，这种网架结构的独一缺点就是目网与工作网重叠部分，影响筛分面积。适配：40目及以上细粉、碳化硅、胡椒粉、锂电粉料

4、老松式网架（铆钉固定式网架）

       - 构造：铆钉直接把筛网铆接固定在圆环框架

       - 优点：结构结实耐冲击

       - 缺点：更换筛网繁琐；铆钉孔容易漏料

       - 适配：粗颗粒矿石、易磨损物料粗筛

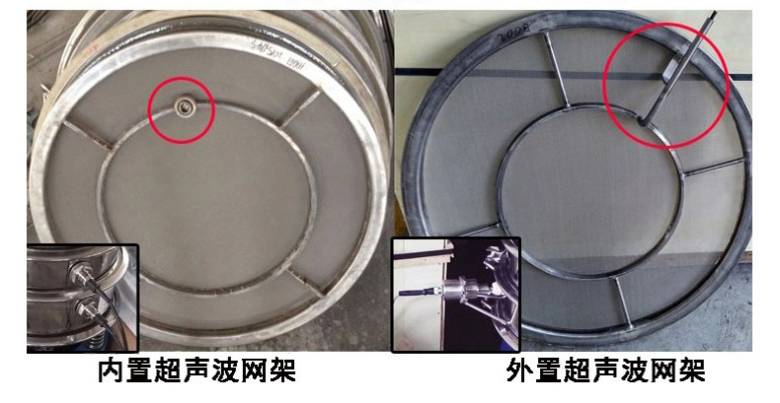

5、胶粘网架（超声波用网架）

       - 构造：筛网使用专用胶水粘接于网架框面

       - 优点：筛网平整、无压痕，杜绝细粉卡堵；可提前粘好备用网架整体更换

       - 适配：超声波振动筛、超精细粉末、容易堵网物料
